ESP32-C6-Zero (Waveshare)

• Chip „ESP32-C6FH4“
  • RISC-V 32-bit single-core processor
  • up to 160 MHz
  • 320KB ROM
  • 512KB HP SRAM and 16KB LP SRAM
  • 4MB Flash
  • Support multiple low-power modes
  • WiFi 6
  • Bluetooth 5 and IEEE 802.15.4 (Zigbee 3.0 and Thread)
  • Operating voltage: 2,2 - 3,6 V
• Board:
  • Type-C USB-Connector
• Spannungsregler (LDO):
  • Typ: Microne ME6217C33M5G
  • Ausgangsleistung: max. 800 mA
  • Dropout-Spannung: 0,1 V
  • Ausgangsspannung: 3,3 V
  • Eingangsspannung: min. 4,3V (Vout + 1 V), max. 7 V
  • Eigenverbrauch: 100 µA
• Stromverbrauch:
  • Im „Deep-sleep“ mode 8-15 µA
  • Im „Light-sleep“ mode ~2,5 mA (CPU is in a low-power state, but RAM and peripherals can be accessed)
  • Im „Active mode“ ohne Wi-Fi ~ 33 mA

Entwicklungsumgebungen:

• espressif ESP-IDF
• Arduino IDE

• https://www.waveshare.com/wiki/ESP32-C6-Zero

• On-Board RGB-LED (WS2812B) ⇒ GPIO8
  • Die LED erwartet die LED-Farben Bytes in der Reihenfolge: R, G, B
• BOOT-Button ⇒ GPIO9 (active low)

GPIO0/1/2/21 and the I2C bus on GPIO22/23

MTMS (GPIO4), MTDI (GPIO5), GPIO8, GPIO9, and GPIO15

GPIO 8 and GPIO 9 are Strapping Pins, used during the chip's power-on/reset sequence to determine the boot mode.

GPIO 9: Controls whether the chip boots from internal Flash (Default: High) or enters Serial Download Mode (Low). On your Glyph board, this pin is connected to the onboard BOOT button.

GPIO 8: Determines the boot behavior and log output. It should ideally be pulled High or left floating during reset for normal operation. Avoid connecting peripherals to these pins that might pull them to an unexpected state during startup.

GPIO12 and GPIO13 are for USB

• GPIO4 (mTMS) - Strapping
• GPIO5 (mTDI) - Strapping
• GPIO6
• GPIO7

esp32-c6-zero-schematic.pdf

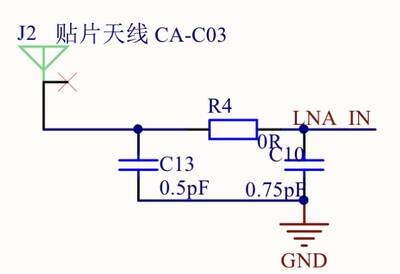

Zur Verbesserung der Sende/Empfangsleistung kann man die Chip-Antenne durch einen einfachen, 31 mm (Lambda/4) langen Draht ersetzen. Dieser wird an der Stelle verlötet wo die weisse Markierung für die Chip-Antenne auf der Pnatine beschriftet ist:

Das ergibt aus eigenen Messungen eine Verbessung um 10-12 dBm!

Board-Konfiguration ⇒ keine

• Arduino IDE herunterladen und installieren
• Siehe https://www.waveshare.com/wiki/ESP32-C6-Zero#Working with Arduino

esphome:
  name: my-esp32-c6-board
  friendly_name: esp32-c6-test

esp32:
  board: esp32-c6-devkitc-1
  framework:
    type: esp-idf
