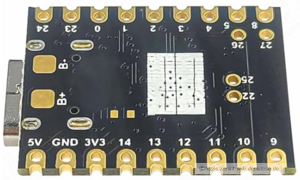

ESP32-H2 Super-Mini (Wrtysully)

• Benötigt keinen externen UART-Chip, die USB-Pins werden direkt am ESP angeschlossen
• Emuliert über USB ein JTAG Interface für Low-Level Debugging/Programmierung

• https://docs.espressif.com/projects/esp-hardware-design-guidelines/en/latest/esp32h2/schematic-checklist.html#gpio
• https://www.espboards.dev/esp32/esp32-h2-super-mini/

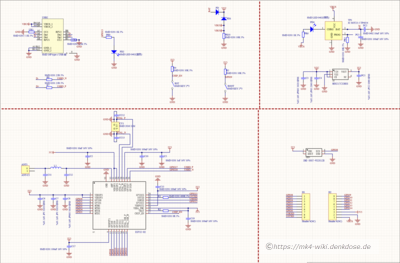

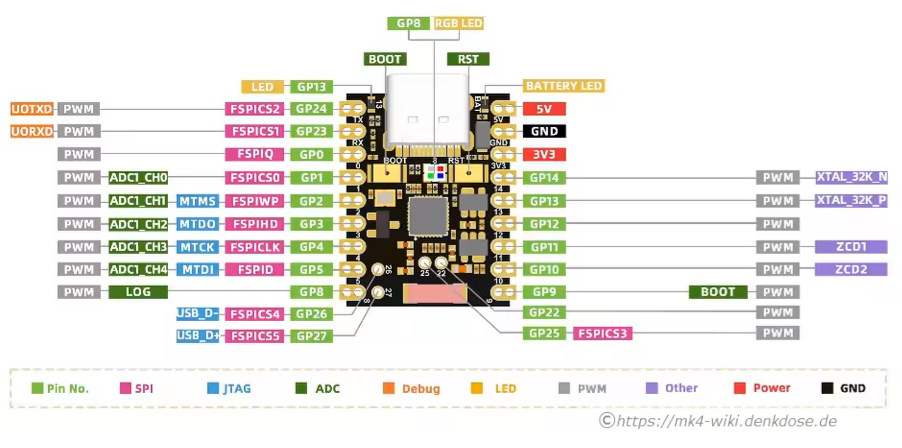

• BOOT Button ⇒ GPIO_NUM_9
• RGB LED (WS2812) ⇒ GPIO_NUM_8
• Blue LED ⇒ GPIO_NUM_13
• UART0:
  • TXD ⇒ GPIO_NUM_24 (U0TXD) (Board-Label: „TX“) (uart_channel.h: „UART_NUM_0_TXD_DIRECT_GPIO_NUM“)
  • RXD ⇒ GPIO_NUM_23 (U0RXD) (Board-Label: „RX“) (uart_channel.h: „UART_NUM_0_RXD_DIRECT_GPIO_NUM“)
• „Good to use multipurpose Pins“ (Pins die nicht in Konflikt mit internen und onboard Verwendungen stehen):
  • GPIO_NUM_10 (Board-Label „10“)
  • GPIO_NUM_11
  • GPIO_NUM_12
  • GPIO_NUM_14
  • GPIO_NUM_22

Um den ESP32-H2 in den Programmiermodus zu bringen/zwingen, unabhängig davon welche Firmware installiert ist die ggf. eine USB-Programmierung verhindert, einfach den BOOT Button drücken und gedrückt halten, anschließend den RESET-Button einmal kurz betätigen und den BOOT-Button wieder loslassen. Dies aktiviert den über USB verfügbaren JTAG Programmiermodus, ohne weitere zusätzliche Hardware.
