Navigationssystem FX wieder zusammenbauen

Hierfür wird nur ein einziges Werkzeug benötigt, einen Torx in der Größe „T5“.

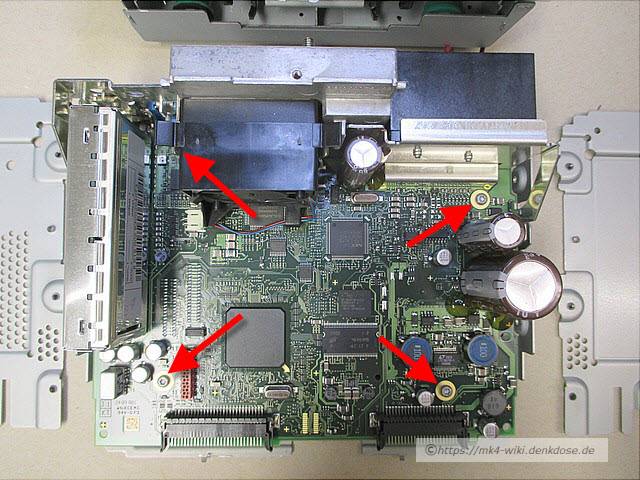

  1. Die Hauptplatine aus das untere Blech montieren (4 Schrauben):
  2. Den Lüfterstecker wieder anstecken (grün) und den Lüfter von oben einlassen bis er einrastet:
  3. Seitenteile wieder einstecken und verschrauben (4 Stück):
  4. Das CD-Laufwerk von oben aufsetzen, verschrauben und den roten Platinenstecker wieder auf dem Mainboard einstecken:
  5. Das hintere Abdeckblech aufsetzen und seitlich verschrauben:
  6. Die Rückseitige Schraube am Kühlkörper wieder hereindrehen:
  7. Bedienteil von vorn aufstecken und verschrauben:

FERTIG
